- кварцевого стекла марок:
КВ,
КИ,
КУ-1,
КУ-2,
КЛР
- оптического стекла:
К8,
К108,
ЛК5,
ТФ10,
ТК14,
Ф1 и других марок, включая импортные
- оптических кристаллов: лейкосапфир, кремний, германий, CaF2, BaF2, KCl, MgF2, LiF
- керамика оптическая: ПО-4
Стекло КВ
Стекло кварцевое оптическое, прозрачное в видимой области спектра, с полосами поглощения в интервалах длин волн 170-250 нм и 2600-2800 нм. Кварцевое стекло КВ широко используется для производства смотровых стекол, иллюминаторов, защитных стекол.
Оптическое кварцевое стекло КУ-2
Компания ООО «Лана» по заказу клиента (техническое задание, эскиз, чертеж) изготавливает оптические заготовки в виде дисков из кварцевого стекла КУ-2 диаметром от 2 мм до 350 мм и толщиной от 0,5 мм до 100 мм, а так же пластин прямоугольной формы в заготовках не более 1200 мм и толщиной не более 150 мм.
| Обозначение марки стекла |
Характеристика |
| КУ-1 |
Стекло кварцевое оптическое, прозрачное в ультрафиолетовой и видимой областях спектра, без полос поглощения в интервале длин волн 170-250 нм,
с полосами поглощения в интервалах длин волн 2100-2300 нм и 2600-2800 нм, нелюминесцирующее, радиационно-оптически устойчивое.
|
| КУ-2 |
Стекло кварцевое оптическое, прозрачное в ультрафиолетовой и видимой областях спектра, со слабой полосой поглощения в интервале длин волн 170-250 нм,
с полосой поглощения в интервале 2600-2800 нм.
|
| КВ |
Стекло кварцевое оптическое, прозрачное в видимой области спектра, с полосами поглощения в интервалах длин волн 170-250 нм и 2600-2800 нм.
|
| КИ |
Стекло кварцевое оптическое, прозрачное в видимой и инфракрасной областях спектра, без полосы поглощения в интервале длин волн 2600-2800 нм.
|
| КУВИ |
Стекло кварцевое оптическое, прозрачное в ультрафиолетовой, видимой и инфракрасной областях спектра, со слабыми полосами поглощения в интервалах длин волн 170-250 нм и 320-350 нм, с полосой поглощения в интервале 2600-2800 нм,
нелюминесцирующее, радиационно-оптически устойчивое. (требования для стекла марки КУВИ введены в действие с 01.01.89.)
|
Спектральная кривая коэффициента пропускания оптического кварцевого
стекла марки КУ-2 в слое толщиной 10 мм представлена на рисунке 1.

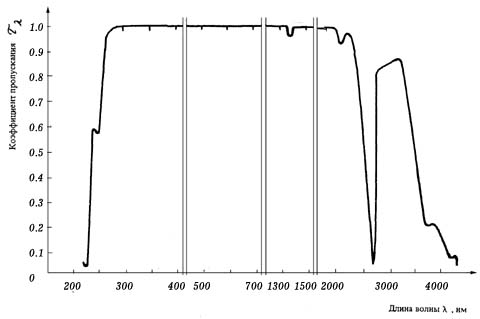

Рис. 1. Спектральная кривая коэффициента пропускания оптического кварцевого стекла марки КУ-2
Спектральная кривая коэффициента пропускания оптического кварцевого стекла
марки КВ в слое толщиной 10 мм представлена на рисунке 2.
Рис. 2. Спектральная кривая коэффициента пропускания оптического кварцевого стекла марки КВ
Спектральная кривая коэффициента пропускания оптического кварцевого
стекла марки КИ в слое толщиной 10 мм представлена на рисунке 3.
Рис. 3. Спектральная кривая коэффициента пропускания оптического кварцевого стекла марки КИ (толщина образца 10 мм)
I Термооптические и теплофизические характеристики
I.1. Температура отжига.
|
Марка стекла
|
Температура отжига К (oC)
|
|
Нижняя (соответствует вязкости 1013,5Па*с)
|
Верхняя (соответствует вязкости 1012Па*с)
|
| КУ-1 |
1253 (980) |
1353 (1080) |
| КВ |
1363 (1090) |
1453 (1180) |
I.2. Температура начала деформации (соответствует вязкости 1010Па*с).
|
Марка стекла
|
Температура начала деформации К (oC)
|
| КУ-1 |
1523 (1250) |
| КВ |
1613 (1340) |
I.3. Температура размягчения (соответствует вязкости 106,6Па*с).
|
Марка стекла
|
Температура размягчения К (oC)
|
| КУ-1 |
1933 (1660) |
| КВ |
1973 (1700) |
II Электрические характеристики
II.1 Удельное электрическое сопротивление:
при 293 К (20oC) -1*1020Ом*м
при 773 К (500oC) -7*109Ом*м
II.2 Диэлектрическая проницаемость при частоте 9,5*109Гц:
при 293 К (20oC) -3,8
при 1273 К (1000oC) -4,0
II.3 Пробивная напряженность электрического поля:
при 293 К (20oC) -более 3,5*104 кВ/м
III Механические характеристики
III.1 Предел прочности G при изгибе:
при 293 К (20oC) -не менее 39,2 МПа
при 1073 К (800oC) -не менее 68,7 МПа
III.2 Предел прочности G:
при сжатии -588,6 МПа
при ударном изгибе -0,196-0,294 МПа
III.3 Плотность при 293 К (20oC) -2,21 кг/м3
| Фотоупругая постоянная (коэффициент Брюстера) в видимой области спектра |
(3,5-3,7)*10-12 м2/Н |
| Модуль упругости (Юнга) Е |
73,6 ГПа |
| Твердость по шкале Мооса |
7 ед. |
IV. Химический состав
| Наименование примесей |
Массовая доля примесей, ppm |
| Серебро (Ag) |
0,005 |
| Алюминий (Al) |
15 |
| Кальций (Ca) |
2,0 |
| Кобальт (Co) |
0,1 |
| Медь (Cu) |
0,005 |
| Железо (Fe) |
1,0 |
| Калий (K) |
0,4 |
| Литий (Li) |
0,25 |
| Магний (Mg) |
0,5 |
| Марганец (Mn) |
0,01 |
| Молибден (Mo) |
0,05 |
| Натрий (Na) |
3,8 |
| Никель (Ni) |
0,05 |
| Олово (Sn) |
0,1 |
| Титан (Ti) |
1,0 |
Оптическое стекло К8 - ГОСТ PФ
|
К8 - Основные характеристики
|
nd =
1.516368
ne =
1.518291
|
Vd =
64.07
Ve =
63.86
|
nF - nC =
0.008058
nF' - nC' =
0.008115
|
|
Коэффициенты дисперсионных формул
|
| Тип | Резник |
| Спектральный интервал | 0.36501 - 2.6 мкм. |
| C1 | 0.028 |
| C2 | 1.51109 |
| C3 | 0.0144373 |
| C4 | -0.0116089 |
| C5 | -0.00102851 |
| C6 | -0.00032979 |
| C7 | 3.61798e-05 |
| C8 | 0 |
| C9 | 0 |
| C10 | 0 |
| C11 | 0 |
|
Показатель преломления
|
| n 2.3254 |
1.488734 |
| n 1.9701 |
1.494452 |
| n 1.5296 |
1.500433 |
| n 1.06 |
1.506247 |
| n t |
1.506870 |
| n s |
1.509370 |
| n r |
1.512460 |
| n C |
1.513890 |
| n C' |
1.514287 |
| n 0.6328 |
1.514657 |
| n D |
1.516296 |
| n d |
1.516368 |
| n e |
1.518291 |
| n F |
1.521949 |
| n F' |
1.522402 |
| n g |
1.526261 |
| n h |
1.529814 |
| n i |
1.535813 |
| n 0.3341 |
----- |
| n 0.3126 |
----- |
| n 0.2967 |
----- |
| n 0.2804 |
----- |
| n 0.2483 |
----- |
|
Относит. частн. дисперсия
|
| PC,t |
0.8711 |
| PC,A' |
0.3583 |
| Pd,C |
0.3074 |
| Pe,C |
0.5461 |
| Pg,d |
1.2275 |
| Pg,F |
0.5350 |
| Ph,g |
0.4408 |
| Pi,g |
1.1852 |
| PC',t |
0.9203 |
| Pe,C' |
0.4968 |
| PF',e |
0.5101 |
| Pi,F' |
1.6640 |
| Механические |
| Плотность | 2.52 г/см3 |
| Коэффициент Пуассона | 0.209 |
| Модуль сдвига | 333.6 Па*108 |
| Модуль Юнга | 806.5 Па*108 |
| Оптический коэффициент напряжения | 2.7 1/Па*1012 |
| Истираемость | 1 |
| Химические |
| Климатическая | А |
| К кислоте | I |
| Температурный коэффициент линейного расширения |
| Темп. диапазон, C |
Значение, 1/C*10^-7 |
| -60 ~ 20 |
68 |
| 0 ~ 30 |
71 |
| 20 ~ 120 |
76 |
| 20 ~ 300 |
84 |
| Температурное изменение nабс |
| Темп. диапазон, C |
Длина волны, мкм. |
Значение, 1/C*10-6 |
| -60 ~ 20 |
F |
0.9 |
| 20 ~ 120 |
F |
2.4 |
| -60 ~ 20 |
e |
0.6 |
| 20 ~ 120 |
e |
2.1 |
| -60 ~ 20 |
D |
0.5 |
| 20 ~ 120 |
D |
2 |
| -60 ~ 20 |
C |
0.3 |
| 20 ~ 120 |
C |
1.8 |
